Computherm Q4Z Zónavezérlő 1-4 fűtési zóna vezérléshez

Computherm Q4Z zónavezérlő

Egy meglévő épületben a tüzelőanyag-fogyasztást az épület helyiségeiben kialakuló átlagos belső hőmérséklet alacsonyan tartásával lehet lényegesen befolyásolni, csökkenteni. A komfort csökkenése nélkül ezt a fűtési hálózat zónákra bontásával, a zónák igény szerinti fűtésével lehet megvalósítani. Mivel a kazánoknak csak egy szobatermosztát számára van kiépítve csatlakozási lehetőség, a fűtési hálózat több zónára bontásához, a zónaszelepek és szivattyúk vezérléséhez és a kazán több termosztátról történő üzemeltetéséhez szükséges egy zónavezérlő.
A COMPUTHERM Q4Z zónavezérlő 1-4, kapcsoló üzemű, termosztáttal szabályozott fűtési zóna vezérlését tudja megvalósítani úgy, hogy az egyes zónák egymástól függetlenül, de igény esetén akár egyszerre is tudnak üzemelni. Ez lehetőséget biztosít arra, hogy mindig csak azok a helyiségek legyenek fűtve, melyekre éppen szükség van (pl. nappal a nappali és a fürdőszoba, éjjel pedig a hálószoba). 4-nél több zóna vezérlése megoldható további COMPUTHERM Q4Z zónavezérlők használatával (4 zónánként 1 db zónavezérlő szükséges).

A zónavezérlő legfontosabb technikai információi:

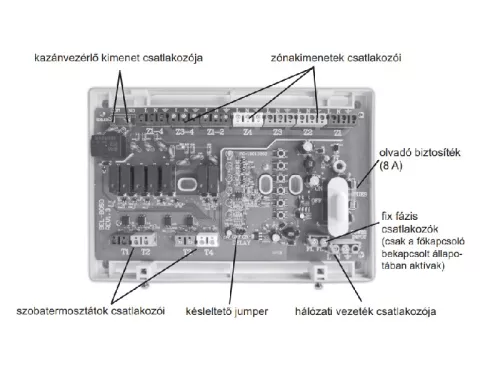

• Mind a 4 zónának van egy-egy összetartozó szobatermosztát csatlakozási pontja (T1; T2; T3; T4) és egy-egy zónaszelep/szivattyú vezérlő kimenete (Z1; Z2; Z3; Z4). Az 1. zóna szobatermosztátja (T1) az 1. zóna zónaszelep/szivattyú kimenetét (Z1) vezérli, a 2. zóna szobatermosztátja (T2) a 2. zóna zónaszelep/szivattyú kimenetét (Z2) vezérli, stb. A szobatermosztátok (T1; T2; T3; T4) vezérlő utasítására a (Z1; Z2; Z3; Z4) zónakimeneteken 230 V AC feszültség jelenik meg és a kimenetre csatlakoztatott zónaszelep és/vagy szivattyú nyit/indul.
• Az 1. és 2. zónáknak van egy közös zónaszelep/szivattyú vezérlő kimenete (Z1-2) is. Ha az 1. és 2. zóna termosztátja közül legalább az egyik bekapcsol, a Z1-2 kimeneten 230 V feszültség jelenik meg és a kimenetre csatlakoztatott zónaszelep és/vagy szivattyú is nyit/indul. A Z1-2 zónaszelep/szivattyú vezérlő kimenet alkalmas egy olyan helyiség (pl. előszoba) zónaszelepének nyitására/szivattyújának indítására, melynek nincs külön termosztátja, nem fűt mindig, de fűtésére mindig szükség van, ha az 1. és/vagy 2. zóna bekapcsolt állapotban van.
• A 3. és 4. zónáknak van egy közös zónaszelep/szivattyú vezérlő kimenete (Z3-4) is. Ha a 3. és 4. zóna termosztátja közül legalább az egyik bekapcsol, a Z3-4 kimeneten 230 V feszültség jelenik meg és a kimenetre csatlakoztatott zónaszelep és/vagy szivattyú is nyit/indul. A Z3-4 zónaszelep/szivattyú vezérlő kimenet alkalmas egy olyan helyiség (pl. fürdőszoba) zónaszelepének nyitására/szivattyújának indítására, melynek nincs külön termosztátja, nem fűt mindig, de fűtésére mindig szükség van, ha a 3. és/vagy 4. zóna bekapcsolt állapotban van.
• Az 1., 2., 3., és 4. zónáknak van egy közös szivattyú vezérlő kimenete (Z1-4) is. Ha az 1., 2., 3., és 4. zóna termosztátja közül legalább az egyik bekapcsol, a Z1-4 kimeneten 230 V feszültség jelenik meg és a Z1-4 kimenetre csatlakoztatott szivattyú is indul. A Z1-4 szivattyú vezérlő kimenet alkalmas egy olyan helyiség (pl. közlekedő) padlófűtés szivattyújának indítására, melynek nincs külön termosztátja, de fűtésére mindig szükség van, ha az 1., 2., 3., és 4.zóna közül legalább az egyik bekapcsolt állapotban van. Ez a kimenet alkalmas egy központi keringető szivattyú indítására is, ha
• bármelyik zóna termosztátja bekapcsol.
• Az 1., 2., 3., és 4. zónának van egy közös potenciálmentes kazánvezérlő kimenete (NO–COM). Ha az 1., 2., 3., és 4. zóna termosztátja közül legalább
• az egyik bekapcsol, a kazánvezérlő kimenet (NO–COM) záródik és indítja a kazánt.
• A Power Input hálózati csatlakozó sorkapocs mellett kettő „FL” jelölésű Fix Fázis csatlakozási lehetőség is ki lett alakítva olyan zónaszelepek működtetéséhez, melyekhez ez szükséges. Ezeken a pontokon a termosztátok kapcsolásától függetlenül a zónavezérlő bekapcsolt állapotában a fázis állandóan megjelenik.
• A zónavezérlő esetleges túlterhelése által okozott károsodást a tápellátó áramkörbe épített olvadó biztosíték akadályozza meg.
• A relékimenetek ki- és bekapcsolási késleltető elektronikával rendelkeznek, amelyek külön-külön aktiválhatók.

Műszaki adatok:

• Tápfeszültség: 230 V AC; 50 Hz
• Készenléti állapot teljesítményfelvétele: 0,15 W
• Zónakimenetek feszültsége: 230 V AC; 50 Hz
• Zónakimenetek terhelhetősége: 2 A (0,5 A induktív terhelés) (összes zónakimenet együttes terhelhetősége max. 8(2) A)
• Kazánvezérlő relével kapcsolható feszültség: 230 V AC, 50 Hz
• Kazánvezérlő relével kapcsolható áramerősség: 8 A (2 A induktív terhelés)
• Kimenetek aktiválható késleltetésének időtartama: 4 perc
• bekapcsolási; 6 perc kikapcsolási
• Környezeti hatások elleni védettség: IP30
